RADIO DE ACCIÓN - GRÁFICOS PCI SEGÚN NORMATIVA

April 29, 2018

Según las Normativas de cada país, es necesario tener radios activos de Protección Contra Incendios - PCI  - de distintos elementos señalados en los recorridos de las Plantas, por ejemplo, extintores o mangueras contra incendio.

De esta manera, vamos a crear una Familia capaz de informarnos qué áreas cubre, por medio de su radio de acción, para determinar la cantidad mínima de elementos necesarios en base a sus clasificación.

Lo importante no es sólo tener un modelo 3D, sino también obtener un grado de información suficiente para gestionar la información de tu proyecto. Para esto, te recomiendo descargar (aunque hay muchas páginas) el siguiente modelo LOD 400 de Manguera contra incendios BIE, declinado en 3 modelos reglementarios:
DN19/6, DN25/8, DN33/12, que además cuenta con un Radio Mep diseñado para posteriormente trabajar los sistemas de tuberías de Revit.

Pincha el siguiente link de Bim&CO :

https://www.bimandco.com/es/objetos_bim/4767_manguera_contra_incendio_bie/details







Desde el archivo .RFA, comenzamos Gestionando los Estilos de objetos, para crear un nuevo tipo de línea que nos ayude a representar el radio de acción :

Gestionar > Estilos de Objetos





Posteriormente, desde Planta, crea una Línea Simbólica a partir de un círculo. Recuerda que las Líneas Simbólicas no inciden en el modelo 3D y no forman parte de la geometría del modelo, ya que sólo son representativas. Nos permiten, por ejemplo, representar la batiente de una puerta o en este caso, un radio de acción.

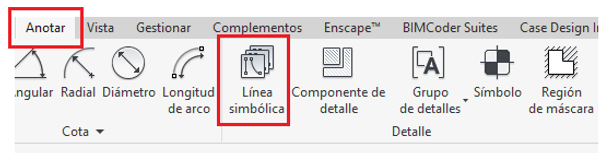

Anotar > Línea Simbólica



Finaliza otorgándole a la Línea simbólica la condición gráfica que has gestionado anteriormente, desde Estilos de Objetos




Una vez hecho esto, imaginemos el caso hipotético que cada uno de los Tipos del modelo descargado, cubre un radio diferente :
DN19/6 : Radio de acción : 19 metros líneales
DN33/12 : Radio de acción : 33 metros líneales
DN25/8 : Radio de acción : 25 metros líneales​

(la nomenclatura DNxx/x de los Tipos en esta Familia descargada corresponde al diámetro de las conexiones de las tuberías, por eso, "hipotético")

Por lo tanto ;


1.
Vamos a crear un Nuevo Parámetro para que sus radios nos sean sean informados en las tablas de Planificación :






En este caso, vamos a crear un parámetro compartido, ya que cómo bien dice su descripción, permite  que sus datos aparezcan en "Tablas de planificación y Etiquetas".





Si ya tienes un archivo txt de Parámetros compartidos, basta con volver a "Examinar" la ruta del archivo. Si no lo tienes, selecciona "Crear".

Dentro de un Grupo de parámetros, crea un Nuevo parámetro. En este caso, al necesitar parametrizar el radio de la cota, le pedimos que el Nuevo Parámetro sea un Parámetro de Longitud.







2.
Ahora, desde la ventana "Tipos de Familia", a cada Tipo, asignamos el valor de la cota de radio correspondiente.


DN19/6 : Radio de acción : 19 metros líneales
DN25/8 : Radio de acción : 25 metros líneales
DN33/12 : Radio de acción : 33 metros líneales





3.
Por último, puedes crear una parámetro de SÍ/NO de Visiblidad. Esto te permitirá solicitar desde el proyecto, si quieres que el Radio se visualice o no se visualice en los Planos de Planta.

> (A) Selecciona la Línea Simbólica del Radio. Desde las Propiedades, selecciona la almohadilla del Parámetro "Visible".

> (B) Crea un Nuevo Parámetro. Al haber seleccionado la almohadilla del Parámetro "Visible", directamente se genera un Parámetro de SÍ/NO de visibilidad.

> (C) En este caso, sólo vamos a seleccionar un Parámetro de Familia, ya que no es necesario que sus datos de SÍ/NO de visibilidad aparezcan en "Tablas de Planificación o Etiquetas"




      (A)                                                  (B)                       (C)







4.
¡LISTO!
Guarda el archivo.RFA y termina solicitando "Cargar en Proyecto".
Vamos a ver qué pasa :

Ya en el proyecto, cada vez que cargues un Tipo de Manguera, podrás visualizar en planta el Radio de acción y comprobar si cumples o no la cantidad de elementos PCI según el radio indicado por Normativa ;)








Desde "Editar Tipo" puedes ver la configuración que le has dado a los Tipos de la Familia, además de solicitar si el Radio PCI es o no es visible en las Plantas.


Haz la prueba ;)




























Para finalizar, genera una Tabla de Planificación,  para solicitar el Parámetro compartido "Radio PCI" que creamos anteriormente. Podrás comprobar que podemos tener los datos de cada Tipo  en las "Tablas de Planificación".





Nota:
La categoría de la familia descargada es "Accesorios de Tubería", la cual no está disponible dentro de las categorías de "Tabla de Planificación de Cantidades". Busca la categoría "Multicategoría" para crear esta Tabla.
