CREAR SÍMBOLO DE ANOTACIÓN PARAMÉTRICO PARA TABLAS

May 10, 2018

Aunque las Etiquetas de Revit pueden ser bastante completas en cuánto a los parámetros compartidos que puedes crear para extraer listados de información del modelo, hay veces que esta herramienta no es suficiente y nos conduce a utilizar un simple texto (TX).

Para poder generar una etiqueta "libre" que permita trabajar sin restricciones de categoría y que permita "anotar" incluso elementos que no estén modelados ni pertenezcan a "Elementos de detalle", vamos a utilizar una "Anotación genérica métrica".

De esta manera, vamos a crear en una Tabla de planificación de Bloque de notas un listado de elementos, por medio de un parámetro compartido.
Por lo tanto :



1.
Creamos una Nueva Familia con la plantilla.rft "Anotación genérica métrica"
Archivo>Nuevo Familia










2.

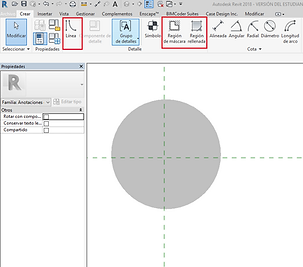

Comienza creando un símbolo. Puedes crearlo con una línea, una región de máscara y/o una región rellenada. A tu gusto ;)























3.

Además de crear el símbolo como tal, vamos a crear un Nuevo Parámetro compartido para que el N° DE DETALLE de la anotación nos sea informada en un listado en las tablas de Planificación.


Para esto, creamos un Texto de etiqueta, que es un texto paramétrico que se adapta a la información del modelo, muy diferente a un texto, que es fijo en la información que entrega.













Comencemos creando un Nuevo Parámetro





(A)

En este caso, vamos a crear un parámetro compartido, ya que cómo bien dice su descripción, permite que sus datos aparezcan en "Tablas de planificación y Etiquetas"

Además, debe ser de Ejemplar, para poder otorgar valores individuales a un mismo Tipo de familia.







(B)
Si ya tienes un archivo txt de Parámetros compartidos, basta con volver a "Examinar" la ruta del archivo. Si no lo tienes, selecciona "Crear". Dentro de un Grupo de parámetros, crea un Nuevo parámetro.


Guarda tu archivo txt para que te sirve de contenedor para todos tus parámetros.




(C)

En este caso, al necesitar parametrizar un texto (ya que escribiremos el N° de Detalle) , le pedimos que el Nuevo Parámetro sea un Parámetro de Texto






                 (A)                                        (B)                                     (C)





4.

Ya casi. Añade el parámetro al Editor de textos de Etiqueta. Pudes agregar Prefijos, Valores de muestra para previsualizar el tamaño de la anotación que vas a incluir y un Sufijo, si fuese el caso.



 5.

¡LISTO!
Guarda el archivo.RFA y termina solicitando "Cargar en Proyecto".
Vamos a ver qué pasa:



Una vez en el Proyecto, puedes añadir o eliminar directrices al símbolo y lo más importante, escribir una Anotación independiente a un modelo o a un elemento de detalle. La información del símbolo es libre.









 6.



Para finalizar, genera una
Tabla de Planificación de BLOQUE DE NOTAS.
Este es un tipo de Tabla que permite cuantificar los elementos 2D, como es el caso de la familia que acabamos de hacer a partir de una plantilla de "Anotación genérica métrica".































 7.

Para finalizar, solicita el parámetro compartido que hemos creado - N°DETALLE - y aprovecha de crear una columna de Encabezamiento nueva, creando también aunque ya desde la Tabla, un nuevo Parámetro. Solicita crear un parrámetro que puedes llamar "Descripción", que sea de Texto - para poder escribir una descripción" y que sae de "Ejemplar", para poder otorgar valores individuales al mismo Tipo de Familia de la Anotación genérica.









LISTO! haz la prueba con la misma plantilla de Anotación generica métrica combinando  de Parámetros compartidos y Tabla de bloque de notas, por ejemplo, para contabilizar Aparcamientos que tengan un número correlativo en una planta y que luego necesites contabilizazr (Recuento en las tablas). También puedes probar la Anotación en el detalle de una sección constructiva que necesites anotar con más libertad.
