COMPONENTES DE BARANDILLAS : EJEMPLO 1

January 13, 2017



 Antes de comenzar a dibujar y seleccionar el anfitrión del tramo de una barandilla,  vamos a localizar los componentes del Ejemplo. De esta manera, puedes idear y organizar las directrices que te van a permitir modelar este elemento tan particular, compuesta por Tipos de Pasamanos, tipos de barandales, balaustres y pilastras, soportes y terminaciones.


Vamos a detallar los componentes de modelo del siguiente ejemplo :

Familia de Sistema : Barandilla
Tipo : BARANDILLA IZQUIERDA

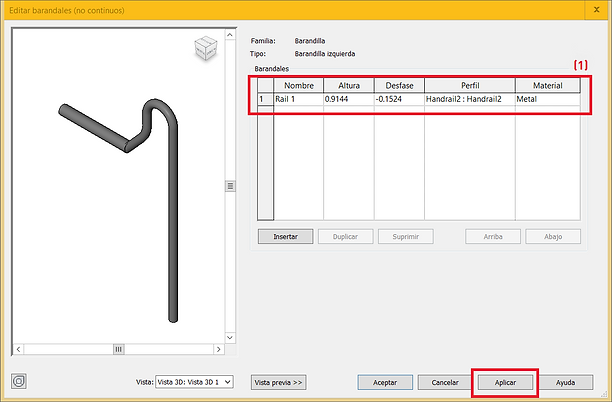

(1) Estructura de barandal (no continuo)
Elementos horizontales de la barandilla

Plantilla de Perfil Métrico.rfa


(2.2) Colocación de balaustres : Balaustre por huella en escaleras

Detalle Familia de Balaustre.
Plantilla de Balaustre Métrico.rfa







(2.3) Colocación de balaustres : Pilastra final
Elementos verticales de la barandilla

Plantilla de Balaustre Métrico - Poste.rfa








Familia de Sistema : Barandilla
Tipo : BARANDILLA DERECHA



(1) Estructura de barandal (no continuo)
Elementos horizontales de la barandilla

Plantilla de Perfil Métrico.rfa





(2.1) Colocación de balaustres : Patrón principal
Plantilla de Balaustre Métrico.rfa


(2.3) Colocación de balaustres : Pilastra inicial
Elementos verticales de la barandilla

Plantilla de Balaustre Métrico - Poste.rfa
